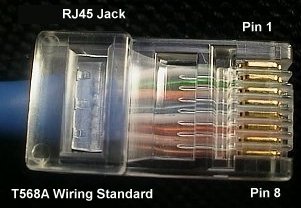

1. RJ45头接法:

EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。

B标 (Regular Cable):

Pin1:橙白 (必需)
Pin2:橙 (必需)
Pin3:绿白 (必需)
Pin4:蓝 (可不用)
Pin5:蓝白 (可不用)
Pin6:绿 (必需)
Pin7:棕白 (可不用)
Pin8:棕 (可不用)

A标(Cross Cable):

Pin1:绿白 (必需)
Pin2:绿 (必需)
Pin3:橙白 (必需)
Pin4:蓝 (可不用)
Pin5:蓝白 (可不用)
Pin6:橙 (必需)
Pin7:棕白 (可不用)
Pin8:棕 (可不用)

2. 双绞线接法:

Normal Ethernet 10/100Base-T Cable (straight cable): 两头都是B标。

Ethernet 10/100Base-T Crossover Cable:一头是A标,一头是B标。

3.面板信息模块接法(遵循国际标准):

接B标(T568B)。(实际次序同RJ45头B标相对应)



4.Patch Panel信息模块接法(遵循国际标准):

接B标(T568B)。(实际次序同RJ45头B标相对应)
